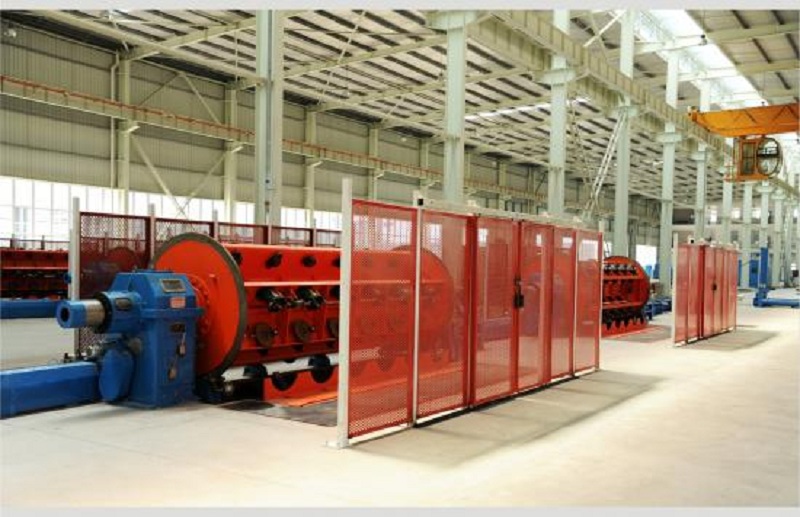

框式绞线机(带集中上盘装置)主要用于生产大长度裸铝线、裸铜线以及钢芯铝绞线的扇形导体绞制紧压,圆形导体绞合拉制紧压及于成形紧压,并配置分段非金属带绕包装置。
框式绞线机又称框绞机,主要用于绞制裸铜线、裸铝线、钢芯铝绞线以及扇形导体绞制紧压, 圆形导体绞合拉制紧压等。
本设备的特点是:线盘分装在绞笼四周成四等分,集中上盘方便,正确可靠、设备钢性强度高、整体性能好、转动惯量小、运行速度高。该设备采用36级变速牙箱传动,采用双主动、双牵引装置,牵引力可达12T。
框绞机性能特点:
1.线盘分装在绞笼的四周成四等分,集中上盘,设备刚性强度高,整体性能好,转动惯性量小,运行速度高。
2.设备牵引传动采用36级变速牙箱,双主动,双牵引装置,牵引力可达15吨,牵引装置排线采用自然分线,避免线芯在分线过程中擦伤。
3.线盘满盘至空盘时张力均匀。
4.设备采用目前为先前的断线停车装置,可直接控制到每个线盘,任意一个线盘断线时,主机自动紧停。确保断线后的补线,特别适用于电力电缆及高紧压的交联电缆的生产。
5.设备能够确保拉拔绞制紧压密度在90%以上的630mm2铜芯紧压线芯,满足大截面交联线缆绞合的需要。
