关于LHD-450/13-2双头铜大拉机
Jan 16, 2020

铜拉丝机是利用铜丝具备的可延展性,通过模具的压缩使其直径变小,从而达到期望的线径大小的机器。按一次拉丝的头数可分为单头铜拉丝机、双头铜拉丝机和多头铜拉丝机;而按进线和出线的尺寸又可分为铜大拉机、铜中拉机、铜小拉机、铜细拉机和铜微拉机等。本篇博客为大家介绍一款双头铜大拉机——LHD-450/13-2高速铜拉丝机

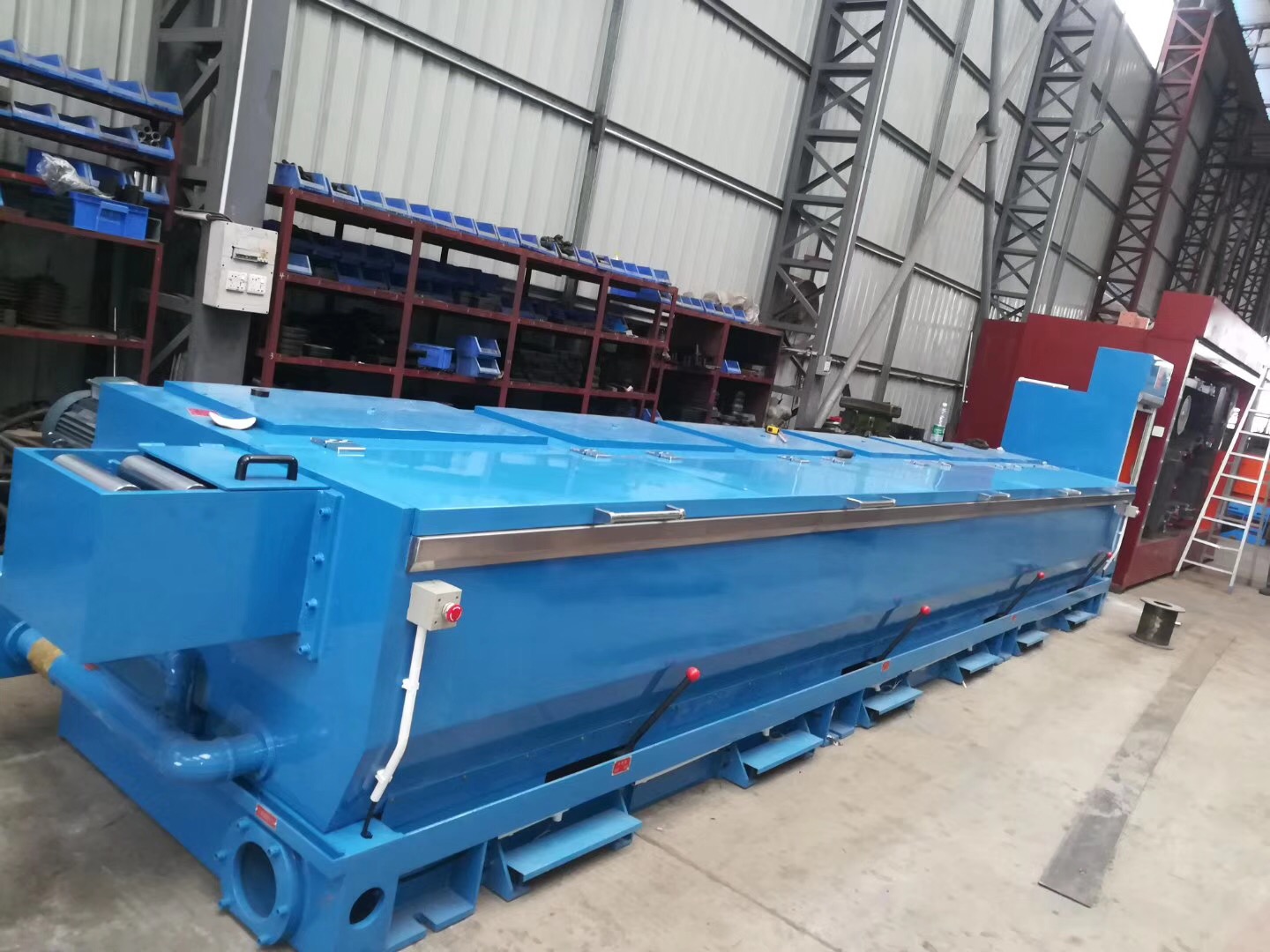

LHD-450/13-2高速铜拉丝机用于将Φ8.0mm纯铜杆同时拉制成Φ1.3mm-Φ3.5mm单线。拉线鼓轮采用一列式排列,连续拉制,机械、电气速度均衡匹配,实现快速换模、不停机双盘自动捕捉换盘收线。LHD-450/13-2型高速铜拉丝机具有操作简便、生产效率高、成品质量好、设计符合人性化等优点。


1.       下表列出了LHD-450/13-2型高速铜拉丝机的主要技术参数:

最大进杆直径 (一级铜或无氧铜)

2×Φ8.0mm

最大出杆直径

Φ1.3~3.5mm(≥3.6采用单线生产)

最高线速度

25 m/s (Max.)

拉丝鼓轮直径

Φ450mm

最多拉伸道次

13 drafts

最大储线长度

>7m

收线盘规格

PND630, PND500

拉丝鼓轮速比

26~46%, 13(可调)

拉丝机主电机功率

450kW/ DC

定速轮电机

110kW / DC

双盘收线电机

30kW/ AC * 4 pcs

中国西门子变频电机

成圈收线电机

22kW/ AC * 1 pcs

中国西门子变频电机

模座规格

Φ53x35 mm

退火方式

交流退火

最大退火电流

Max.8000A/AC

最大退火电压

Max.  55V/AC

装机总功率

1200KVA

电源

380V/60hz

操作方向

面对设备正面、左放右收

设备颜色

供方标准色RAL5015或需要提供色板

    2.       下表列出了LHD-450/13-2型高速铜拉丝机的主要部件:

部件名称

数量

双工位式放线架

2

轧头穿模机

1

拉丝机主机

1

拉丝油箱润滑和冷却系统

1

交流退火装置

1

立式张力储线装置

1

气动双盘收线装置(Ф500mm, Ф630mm)

1

800成圈收线装置

1

轴承:全部采用日本NSK品牌(外购配套件除外)

      1

电控系统

1
